Moinho a jato de leito fluidizado

Moinho a jato de leito fluidizado

Características do Moinho a jato de leito fluidizado LHL:
1. Moinho a jato de leito fluidizado LHL não são adequados para moagem superfina de materiais de baixo ponto de fusão e ponto termossensível, mas apropriado para o açúcar contido e substâncias voláteis.
2. Os produtos acabados com um tamanho de 3 a 180um poderiam ser obtidos.
3. Moinho a jato de leito fluidizado com capacidade de produção de 5 a 3.000 kg / h, estão todos disponíveis.

Parâmetros do Moinho a jato de leito fluidizado LHL:

Modelo\Dados LHL-3 LHL-6 LHL-10 LHL-20 LHL-40 LHL-60 LHL-120
Tamanho de alimentação (Malha) ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20
Espessura(d97=um) 2-150 2-150 2-150 2-150 2-150 2-150 2-150
Capacidade (kg/h) 15~100 40~250 90~500 200~1100 500~2500 750~4000 1500~8000
Consumo de ar(m3/min) 3 6 10 20 40 60 120
Pressão de ar(MPa) ≥0.8 ≥0.8 ≥0.8 ≥0.8 ≥0.8 ≥0.8 ≥0.8
Energia instalada (kw) 27.5 53 75 159 300 440 830

Fluxo de processos do Moinho a jato de leito fluidizado LHL:

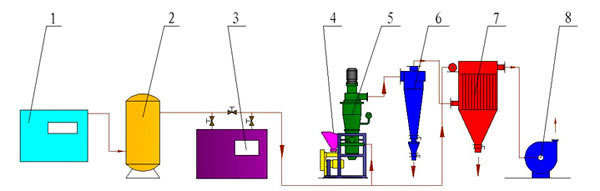

Fluxograma I

1. Compressor de ar
2. Tanque de armazenamento de Ar
3. Máquina de liofilização
4. Sistema de Alimentação

5. Máquina Principal do moinho a jato
6. Coletor ciclônico
7. Pulsada coletor de pó
8. Induzida o projecto do ventilador

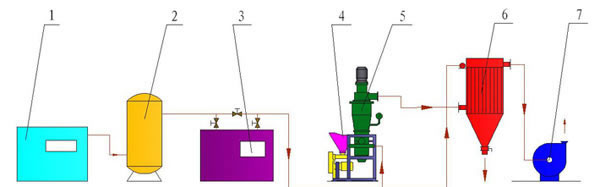

Fluxograma II

1. Compressor de ar
2. tanque de armazenamento de Ar
3. Máquina de liofilização
4. Sistema de Alimentação

5. Máquina principal do moinho a jato
6. Pulsada coletor de pó
7. projecto Induzida do ventilador

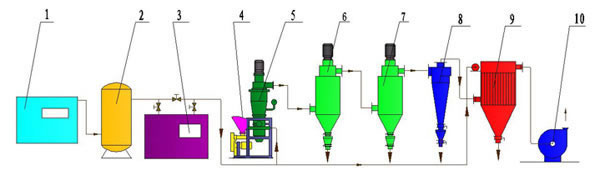

Fluxograma III

1. Compressor de ar
2. Tanque de armazenamento de Ar
3. Máquina de Liofilização
4. Sistema de Alimentação
5. Máquina Principal do moinho

6. Classificador I
7. Classificador II
8. Coletor ciclônico
9. Filtro de saco
10. Projecto Induzido ventilador

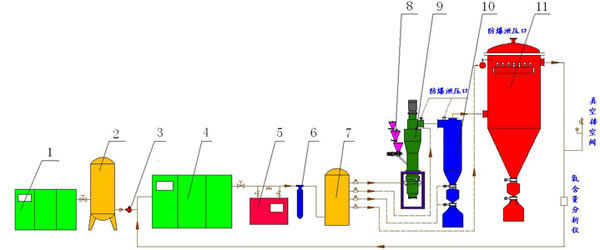

Prevenção de Explosivo de Fluxograma

1. Gerador do nitrogênio
2. Tanque de armazenamento de Ar
3. Válvula eletromagnética (contém válvula direcional)
4. Compressor de nitrogênio

5. Máquina de liofilização
6. Deoiler
7. Distribuidor de pressão
8. Sistema de alimentação do tipo fechado
9. moinho a jato e classificador
10. Coletor ciclônico
11. Filtro de saco
